Trasportatore tubolare

I Trasportatori tubolari a catena sono utilizzati per il trasporto di elevate quantità di materiali in modo semplice e sicuro.

Trasportatore tubolare 2

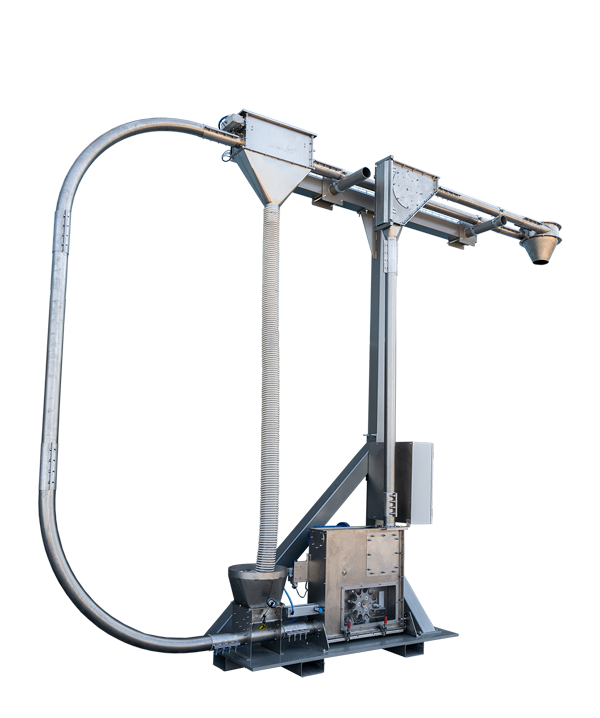

TRASPORTATORE TUBULARE A CATENA

Che cos’è il trasportatore tubolare a catena?

È un sistema di trasporto adatto ad un'ampia varietà di prodotti granulari, polverosi, friabili e delicati.

Alcuni prodotti trasportabili: polveri, prodotti chimici, granuloplastici (Tpe), pet food, prodotti agroalimentari, mangime animale, pellets, frutta secca, caramelle, cereali e molto altro.

Il trasportatore tubulare a catena è impiegato per il trasporto di elevate quantità di materiale su lunghe distanze, in modo semplice e sicuro.



Come funziona un Trasportatote tubolare?

L’impianto è costituito da una serie di tubi, curve/angoli, tramogge di carico e scarico.

  1. Il prodotto viene introdotto tramite la tramoggia di carico
  2. Il prodotto viene trascinato all’interno dei tubi tramite delle catene dotate di dischi curvi di materiale plastico che garantiscono una portata del prodotto precisa e costante. Il diametro dei dischi varia a seconda del prodotto e delle necessità del cliente.
  3. Il prodotto viene infine scaricato dalle tramogge di scarico, disponibili in vari tipologie e modelli. Le tramogge sono realizzate in acciaio inox e dotate di valvole a serranda che aprono o chiudono il tratto di tubo per aumentare o diminuire la quantità di prodotto in caduta.



Ecco le nostre soluzioni:

  • BIG 60: diam. tubo 60 mmdiam. disco 48 mm2 m3/ora

Ideale per il trasporto di Malto, Cereali, Mangimi, Materie plastiche, Elastomeri termoplastici Tpe





  • BIG 100: diam. tubo 100 mm - diam. disco 78 mm – 12 m3/ora

Ideale per il trasporto di Sementi, Pet food, Cereali, Prodotti granulari





  • BIG 160: diam. tubo 160 mm – diam. disco 130 mm – 30 m3ora

Ideale per il trasporto di Caffè in chicci, Ingredienti sfusi, Pellet di legno





Questi sono tutti i vantaggi che rendono il Trasportatore tubolare a catena la soluzione ideale:

  • Adattabile ad ogni esigenza del cliente- componibile in base alla lunghezza necessaria da coprire e adatto al trasporto sia orizzontale che verticale.
  • Delicato sul materiale trasportato - limitata azione meccanica che gantisce l’integrità del prodotto, anche se fragile.
  • Basso consumo energetico - risparmio energetico del 50% rispetto agli  altri sistemi di trasporto
  • Massimi standard igienici e Manutenzione ridotta - pulizia agevole grazie ad aperture studiate appositamente.
  • Durata nel tempo – realizzato in acciao inox AISI 304, materiale resistente all’usura
  • Un unico motore per creare un circuito di carico e scarico prodotti, evitando l’utilizzo di sistemi complessi e di numerosi motori.

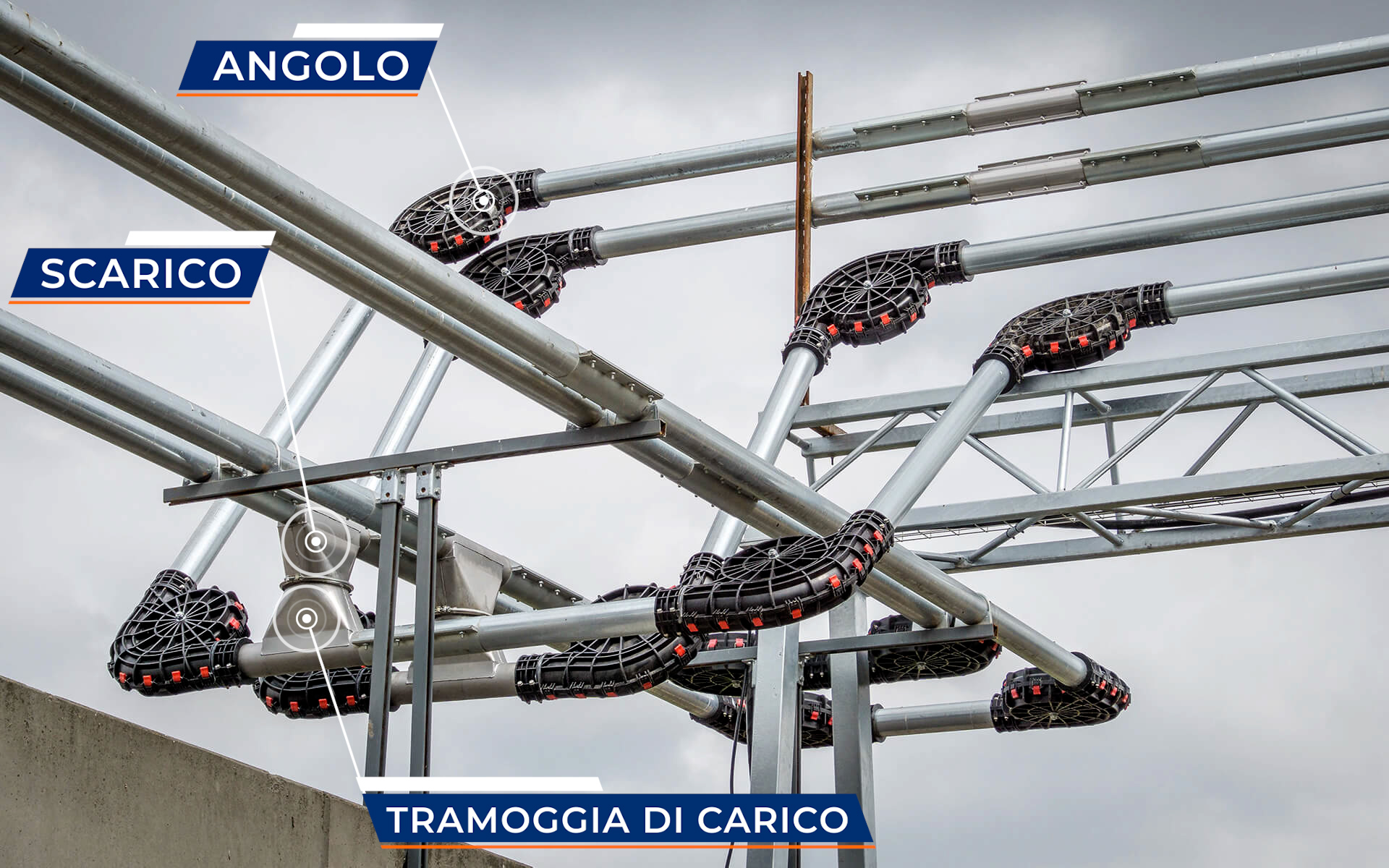

Sezione impianto installato in China

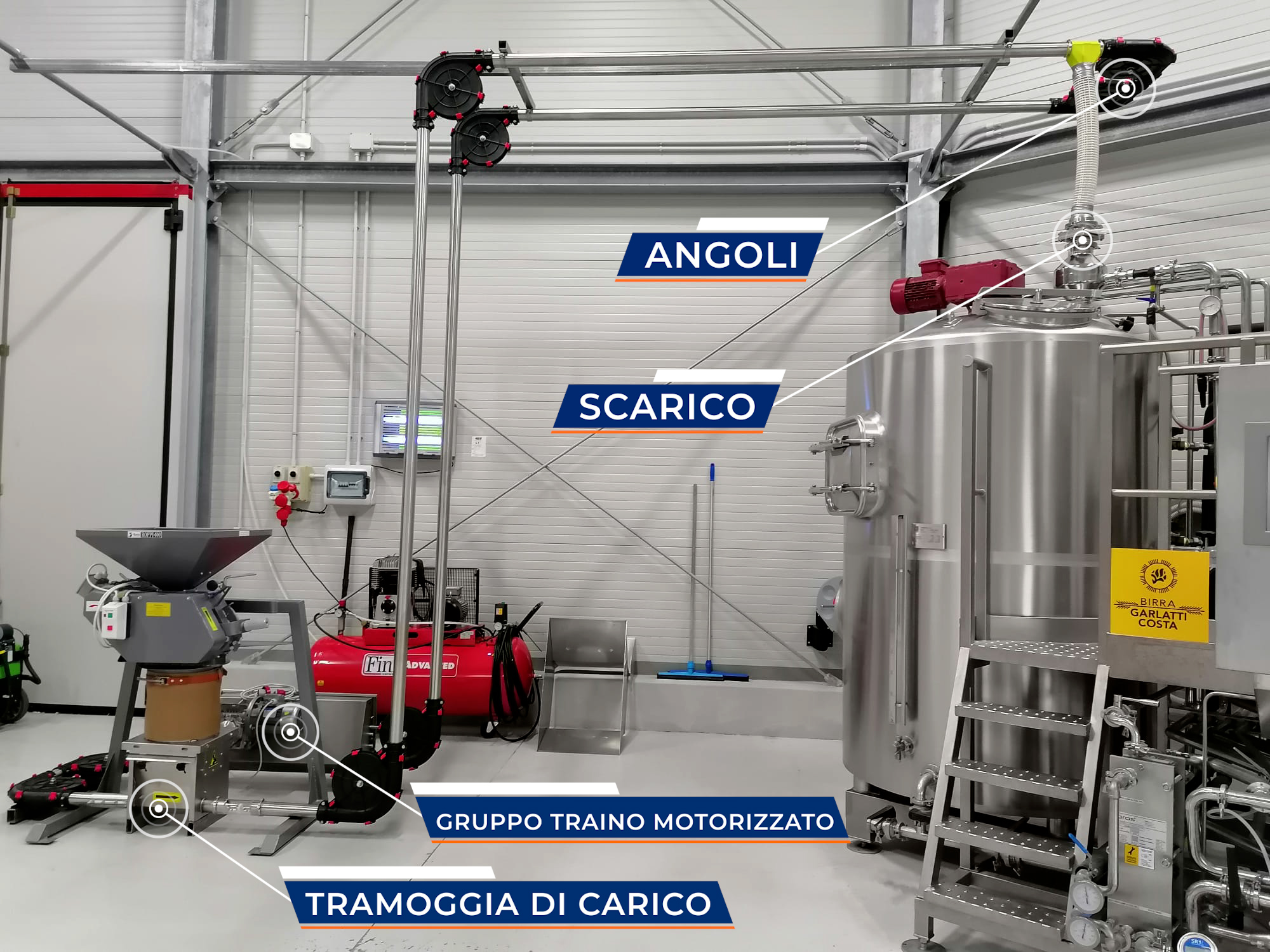

Sezione impianto installato presso Birra Garlatti



Leggi l'articolo qui di seguito e scopri uno dei più grandi sistemi di trasporto a catena progettati e installati da MIAL.




Scopri di più ❯


Richiedi informazioni

Trasportatore tubolare 3
Trasportatore tubolare 4

CARATTERISTICHE E VANTAGGI

Ci sono molte ragioni per scegliere i nostri prodotti

  • 01 Facile installazione.
  • 02 Consente il trasferimento in orizzontale ed in verticale del prodotto attraverso un unico motore.
  • 03 La struttura modulare permette molteplici combinazioni di montaggio con risparmio di spazio.
  • 04 Molteplici soluzioni costruttive per tutti i settori produttivi.
  • 05 Risparmio energetico rispetto ai sistemi convenzionali.
  • 06 Velocità di trasporto inferiore ad 1 metro/secondo
  • 07 Possibilità di regolare la velocità attraverso inverter
  • 08 Facilità di pulizia con residui minimi che lo fanno preferire ai normali sistemi di trasporto presenti nel mercato.
  • 09 Possibilità di avere molteplici punti di carico e punti di scarico sullo stesso trasportatore.
  • 10 Ridotta manutenzione.
  • 11 Facile gestione attraverso un unico quadro di comando.

DIFFERENTI OPZIONI

PER UNA SOLUZIONE PERFETTA

Versione con parti a contatto del prodotto in materiali "Food Grade"

Scarichi con comando attraverso attuatori pneumatici

Scarichi con comando attraverso attuatori motorizzati

Varie tipologie di accessori per soddisfare ogni esigenza

Accessori per l’installazione

Accessori speciali

Quadro elettrico di comando
